智能型笑氣氣體檢測模塊
一、笑氣氣體檢測模塊產品簡介
SGA-100系列笑氣氣體檢測模塊是深國安電子獨立研發和生產的一款，專門針對空氣中存在的笑氣氣體進行24小時在線監測的標準化、模塊化產品；是深國安電子運用十多年氣體探測器生產經驗，采用國外原裝進口笑氣氣體傳感器，通過32位微處理器和24位數據采集器后，再進行全量程進行溫濕度補償，然后再用99.999%純度的標準氣體進行校準之后的產品；SGA-100系列笑氣氣體檢測模塊可直接輸出4-20mA模擬電流信號或RS485數字信號；因此，客戶購買后，無需二次開發，無需再次校準，可直接采集標準信號，進行數據傳輸、在線監測等工作；產品使用簡單，氣體檢測精度，廣泛適用于各類有氣體檢測需求的行業客戶；
SGA-100系列笑氣氣體檢測模塊按有無顯示和信號輸出的不同，共分為SGA-100A-N2O液晶顯示型RS485信號輸出笑氣氣體檢測儀、SGA-100B-N2O液晶顯示型4-20mA信號輸出笑氣氣體檢測儀、SGA-100E-N2O無顯示型RS485信號輸出笑氣氣體檢測儀和SGA-100F-N2O無顯示型4-20mA信號輸出笑氣氣體檢測儀；還可根據客戶的實際需要，選配不同的采樣氣室；如自然擴散式氣杯、M45*1.5螺紋口的管道式氣杯、一進一出氣嘴，外接6mm內接4mm氣管的流通式氣杯。
具體區別請參照下面產品參數列表。
SGA-100系列笑氣氣體檢測模塊全部采用國線一線品牌氣體傳感器，具體反應靈敏、測量精準、穩定性強、壽命長久等特點；選用品牌包括英國CITY、英國ALPHASENSE、美國HONEYWELL、瑞士MEMBRAPOR、英國DYNANENT、日本NEMOTO、日本FIGARO、美國BASELINE等。
SGA-100系列笑氣氣體檢測模塊運用當前國際領先的催化燃燒、電化學、紅外線、PID、半導體和光學波導技術原理，可對100多種可燃和有毒氣體進行檢測；其中包括甲烷、乙烷、丁烷、氫氣、乙炔、氨氣、天然氣、液化石油氣、汽油、柴油、甲醇、乙醇、石腦油、瓦斯、沼氣、航空煤油等上百種可燃氣體，和常見的一氧化碳、硫化氫、氨氣、氯氣、氫氣、氧氣、臭氧、二氧化硫、二氧化碳、光氣、笑氣、溴氣、苯、VOC、甲醛、乙烯、一氧化氮、二氧化氮、氮氣、氮氧化物、環氧乙烷、丙烷、氟化氫、氯化氫、磷化氫、硒化氫、氰化氫、TDI、吡啶、三氟化硼等有毒氣體。
二、氣體檢測模塊產品特點
●本質安全型電路設計、安全可靠；
●可檢測1000多種可燃和有毒氣體，業內最全；
●10多年行業生產經驗，品質有保障；
●內置國外原裝進口氣體傳感器，反應靈敏，測量精準；
●大屏幕液晶顯示，可24小時在線監測，實時顯示氣體濃度；
●三指示燈設計，監測狀態一目了然：工作燈、報警燈、故障燈
●國外原裝進口氣體傳感器，反應速度快、誤差率低、抗干擾能力強；
●32位微處理器+24位采集芯片，可在00.000－99999數值之間任意檢測；
●標準4－20mA模擬電流信號和RS485數字信號可選；
●多種量程單位可選：%LEL、%VOL、PPM、PPB、ug/m3；
●全量程溫濕度補償和數據修正，大大提高了產品的精度度和穩定性；
●可選配1-2組無源觸點信號，方便與風機或電磁閥的控制設備聯動使用；
●三種采樣方式可選，配套齊全；
●可選配一體式蜂鳴器，現場聲光報警；
●一年質保，終身售后服務；
三、笑氣氣體檢測模塊技術參數
型 號 | SGA-100A/B-N2O | SGA-100E/F-N2O |
圖片參考 |
|
|
顯示方式 | 液晶顯示 | 無顯示 |
輸出信號 | SGA-100A：四線制RS485 SGA-100B：三線制4-20mA（兩線制可選） SGA-100A/B:RS485和4-20mA雙輸出 | SGA-100E：四線制RS485 SGA-100F：三線制4-20mA（兩線制可選）
|
工作電壓 | DC 24V | DC 24V |
工作溫度 | -20℃～+50℃ （特殊要求可訂制） | -20℃～+50℃ （特殊要求可訂制） |
工作濕度 | 10～95%RH | 10～95%RH |
工作壓力 | 86～106Kpa | 86～106Kpa |
外殼材質 | 鋁合金鑄體(可選) | 鋁合金鑄體(可選) |
尺 寸 | 電路版：75mm×75mm 顯示屏：80 mm×80mm×25mm 電路版與傳感器：標準10cm(可延長至50cm) | 電路版：75mm×75mm 電路版與傳感器：標準10cm(可延長至50cm) |
重 量 | 0.8KG | 0.5KG |
聲光報警 | 支持 | 支持 |
繼 電 器 | 2組1A/24VDC常開無源觸點 (可選常閉型) | 1組1A/24VDC常開無源觸點 (可選常閉型) |
紅外遙控器 | 支持 | 不支持 |
恢復出廠設置 | 支持 | 支持 |
檢測氣體 | 笑氣 | |
化 學 式 | N2O | |
技術原理 | 電化學、紅外線、催化燃燒、PID、半導體、光學波導等（依具體氣體而定） | |
檢測量程 | 0－1、2、5、10、50、100、100、1000、1000、10000、10000（根據傳感器和技術原理而定） | |
分 辨 率 | 0.001、0.01、0.1、1、2、5（根據傳感器和技術原理而定） | |
單 位 | PPM、%LEL、%VOL、mg/m3、ug/m3 | |
精 確 度 | ≤±3% | |
重 復 性 | ≤±1% | |
線性誤差 | ≤±1% | |
響應時間 | ≤20S （個別氣體有所差異） | |
功 耗 | 電化學：≤1.0W 紅外線：≤1.5W 催化燃燒：≤1.5W PID：≤1.5W 半導體：≤1.5W 光學波導：≤1.5W | |
采氣方式 | 自然擴散式（默認） 管道式（M45*1.5螺紋口）可選 流通式（一進一出氣嘴，接外6mm*內4mm氣管）可選 | |
設計壽命 | 2～5年（根據傳感器而定） | |
設計標準 | GB 50493-2009《石油化工企業可燃氣體和有毒氣體檢測報警設計規范》 | |
執行標準 | GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 GB12358-2006 《作業場所環境氣體檢測報警儀 通用技術要求》 GBZ 2.1-2007 《工作場所有害因素職業接觸限值》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》 | |
四、氣體檢測模塊應用場所
環境監測、煤電公司、過程自動化、物聯網、環保設備、科研院校、樓宇建設、消防報警、污水冶理、垃圾處理廠、儀器公司、電力設備、煙氣分析等。

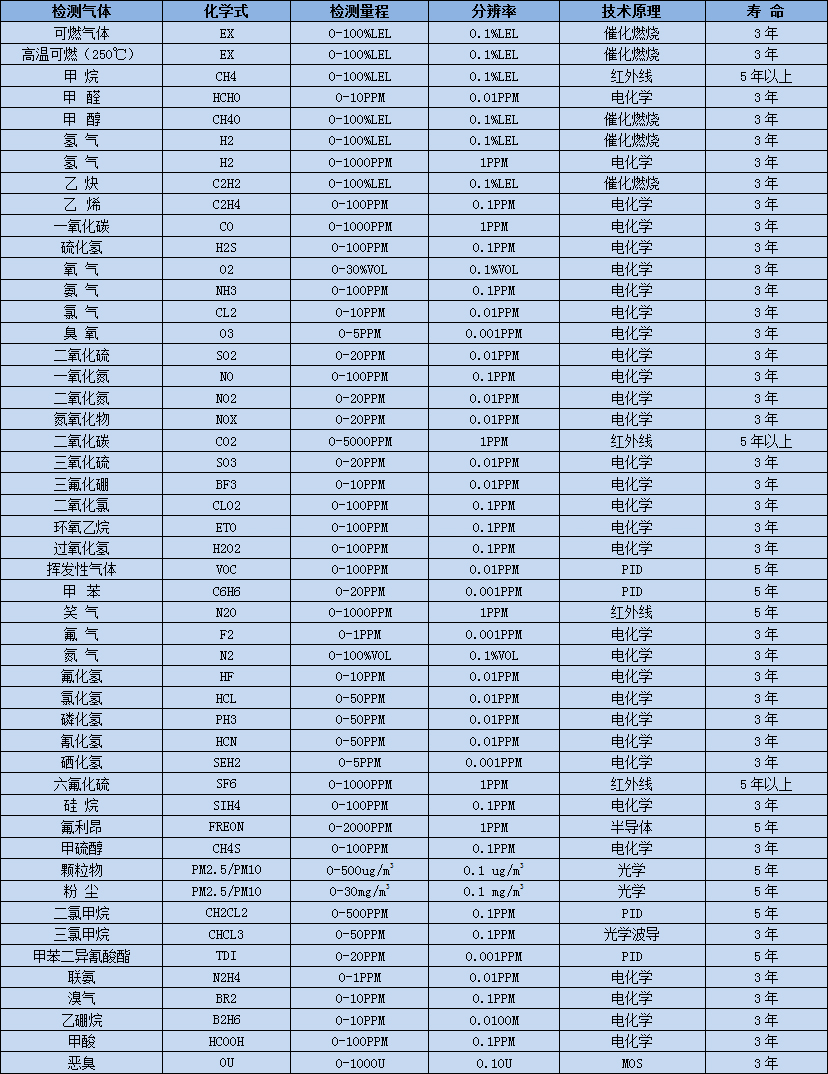

常見氣體選型表
※另有上千種氣體和量程可選，詳細請咨詢深國安銷售人員！
